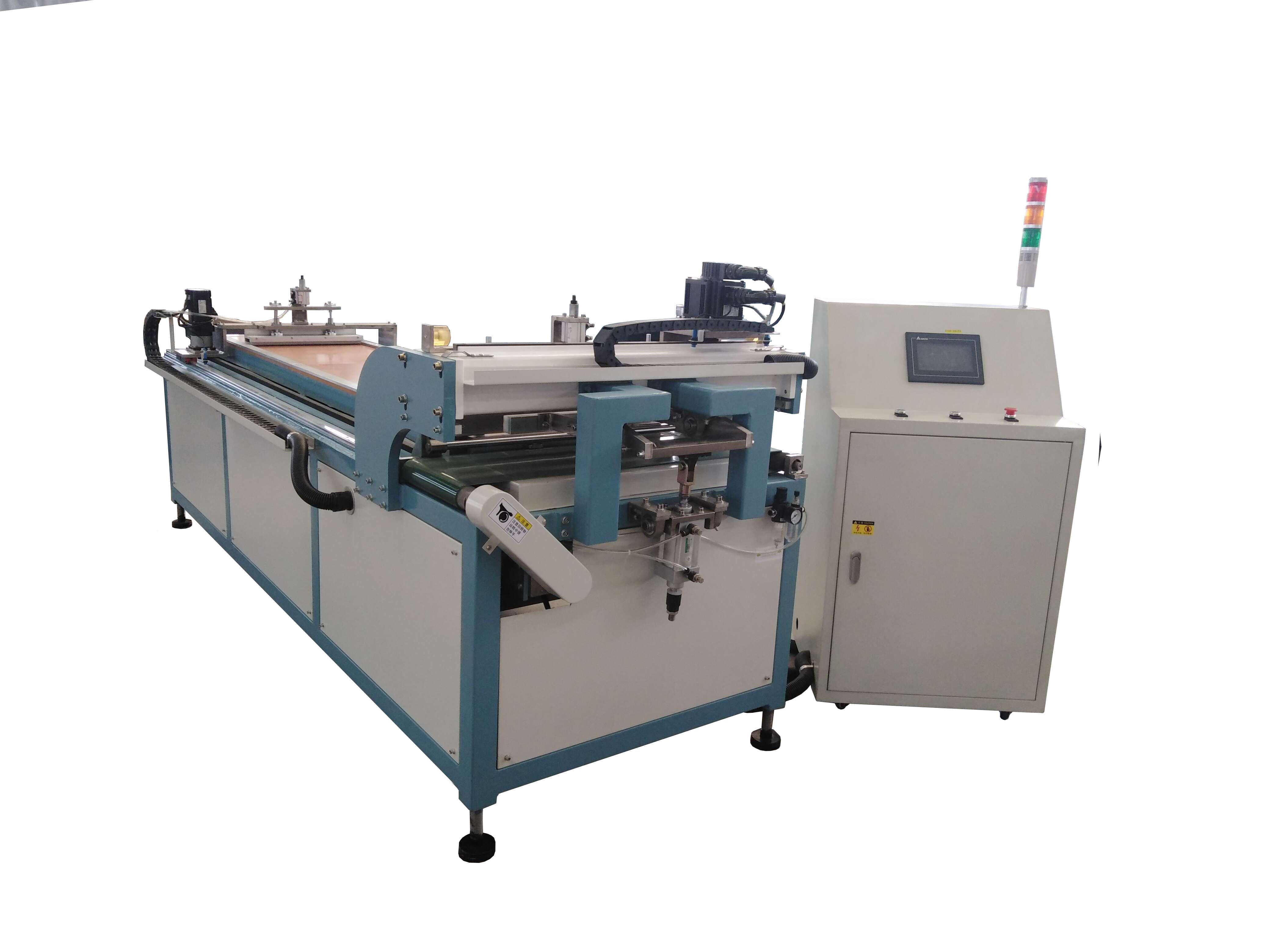

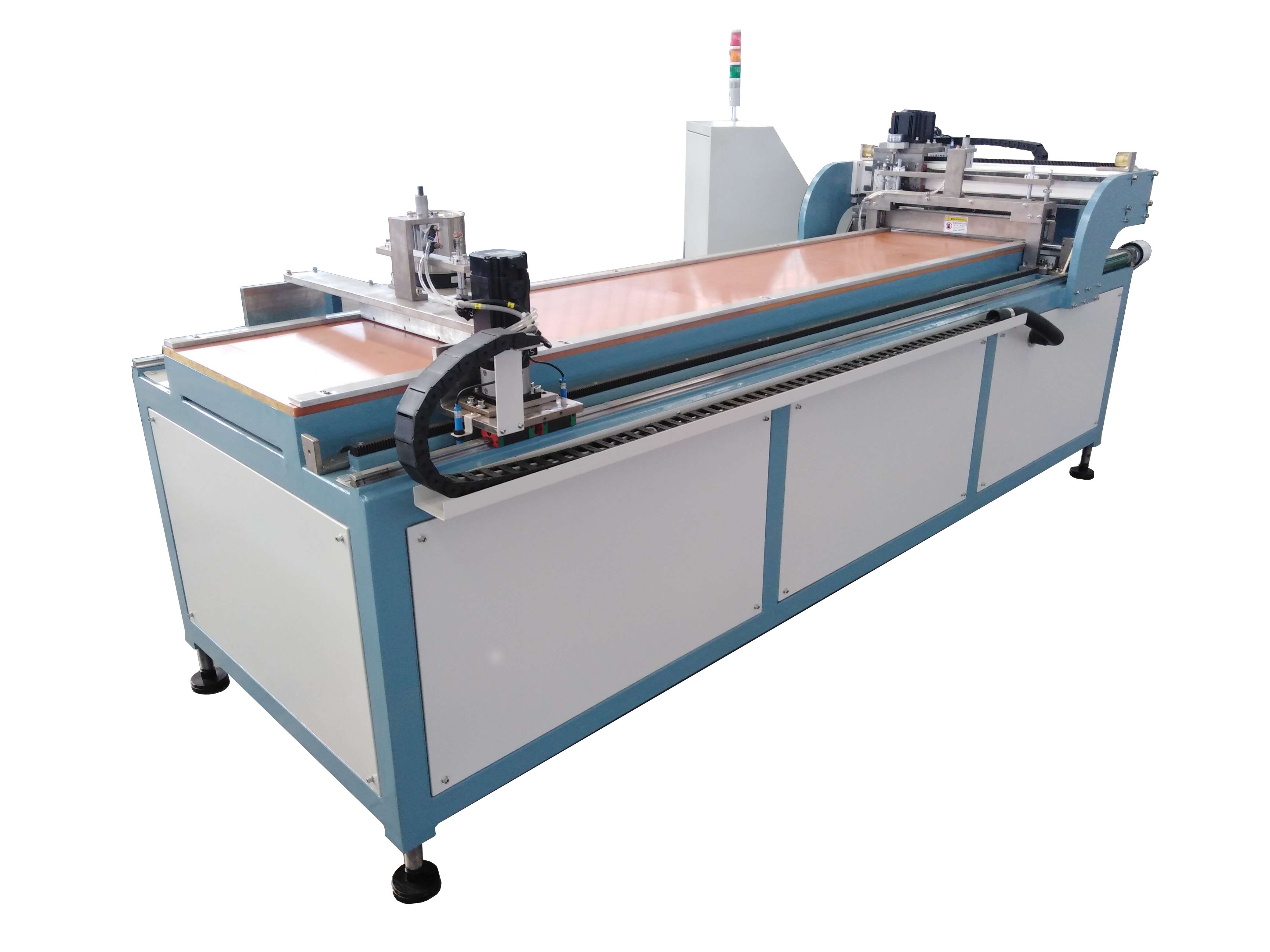

設備性能：本機器適用于各種材質各種規格的石英管，石灰管，硼硅管的切割工藝。除去人工上料，全自動化作業，切割過程無需切削液，無需高溫加熱，設備本身不會對玻璃管造成污染或性質改變。

操作流程：PLC控制，觸屏操作

1.人工上料（可輔助膠帶將原料尾部固定，便于收集廢料）；

2.輸入需要切割后的尺寸和廢料長度；

3.氣動壓持，伺服電機驅動，自動送料；

4.切割定長，刀輪行走切割（往返式切割）；

5. 整梁氣動下壓掰斷；

6.自動集料裝置，預留接口由人工接料或直接傳輸?shù)胶蠖谓恿掀脚_；

7.人工鑒別廢料。

外型尺寸：2600*1450*1100mm（標準款）

重量：650kg

功率：3kw

? ???

? ? ? ?加工參數（可定制其他規格）：

? ? ? ?1.原料長度范圍：100-2000mm

? ? ? ?2.加工后長度范圍：≥15mm

? ? ? ?3.切割直徑：Φ3.5-Φ15mm（更換切割直徑需重新調整設備）

? ? ? ?4.壁厚范圍：0.8-3mm

? ? ? ?5.效果：廢品率≤3%，即碎口斜口，成品切割面光滑平整，可免費打樣

? ? ? ?6.效率：5-8S 每刀，切割行程1000mm

?? ? ?

? ? ?配置（可指定配置）：

? ? ? ? ?1. 切割電機： 380V/1.5kw（臺灣臺達伺服）

? ? ? ? ??送料電機：380v/0.75kw（臺灣臺達伺服）

? ? ? ? ??平臺傳輸電機：86步進電機（國產）

? ? ? ? ?2. 導軌：臺灣上銀?

? ? ? ? ?3. 切割刀頭：北京沃爾德（客戶可自行提供刀輪）

? ?4. 氣動元件：亞德客

? ?5.電器元件：正泰

? ?6. 罩殼：噴塑?

? ?7.?程序：自行設計

? ?8.PLC:臺灣臺達

? ?9.齒條：KHK

? ?10.觸摸屏：臺灣臺達

? ?11.臺面：環氧樹脂
