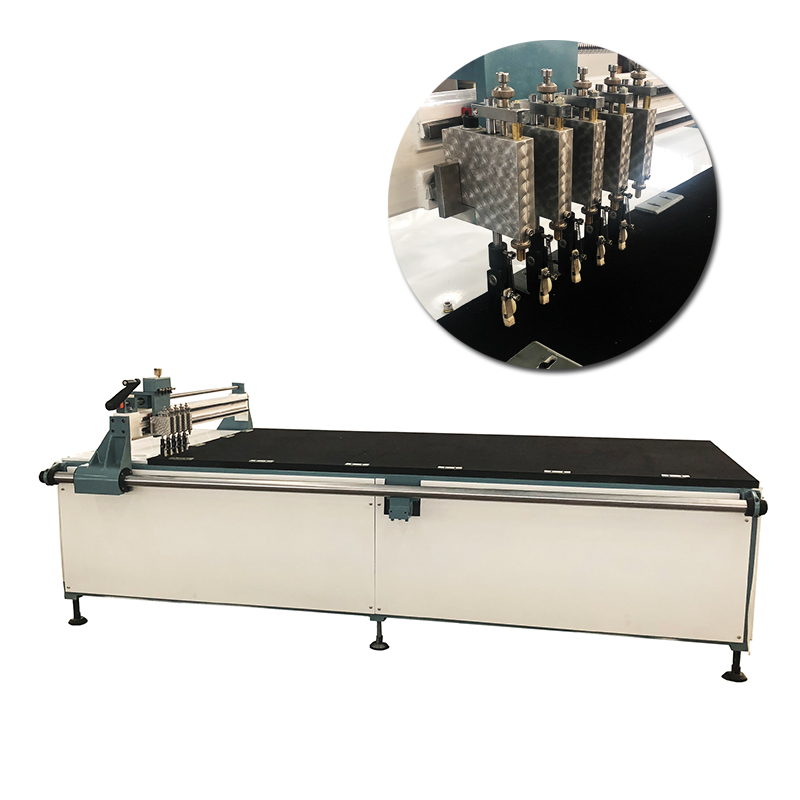

一、功能介紹

本設備為定制產品，專業用于切割防火玻璃條，裝飾用玻璃條，手搖控制切割行程，可增加電機，升級為半自動切割，相較于傳統的cnc切割機，更快速高效。

二、?性能

切割精度：±?0.2mm/m（需人工調整精確，玻璃定位精確）

對角線精度：±0.25mm/m（需人工調整精確，玻璃定位精確）

切割最大尺寸：2500*2000mm

切割最小尺寸：10*10mm

切割厚度：1.5－10mm

刀輪切割壽命：20000-30000m

操作人員：1-2人

刀盒數量：單梁結構，標準配置5把刀盒（如需更多，可另行采購）

定位：配增氧機可吹吸切換（吹氣用于清理臺面，吸氣用于固定玻璃）

三、使用說明

（1）刀盒調整

將小塊玻璃放在刀輪下方，松開刀盒上方限位螺釘拼母，旋轉限位螺釘，使刀盒下端擺塊與玻璃面成60°－75°夾角，再旋緊限位螺釘，并旋緊并母。另通過旋轉刀盒下部滾花旋母可調整切刀壓力。

（2）切割尺寸調整

首先調整首個定位刀盒，松開刀盒鎖緊塊螺栓，并將刀盒上方指針對準鋼直尺所要鎖定的刻度線；以同樣方法，按需要切割的尺寸調整第二個刀盒，進行試切。

?

四、搬運及安裝注意事項

設備在搬運過程中，輕起輕放，不得碰撞，嚴禁用導軌及橫梁做起吊支撐部位。安裝時可用水平尺校正桌面，并調整四腳可調支架以使桌面保持水平。

?

五、維護與保養

1、?切割前將切桌橫梁上的油箱注滿清潔煤油或注切劑，再調整油箱上對應角伐，使刀盒油氈內充滿煤油或助切劑。

2、?縱橫梁下面的滑動軸在使用前后加以適量機油進行清潔防護保養。

3、?工作時推動縱梁歸位后，再推動橫梁，防止相互發生碰撞。

4、?切割玻璃完成后，及時清潔桌面，擦拭設備。

5、?桌面上不得堆放重物或滴灑水、油等液體，防止桌面變形
