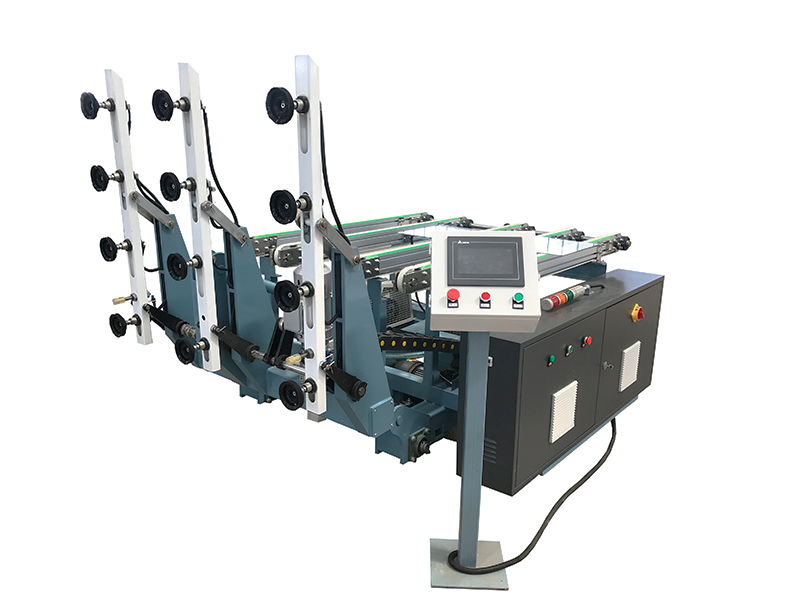

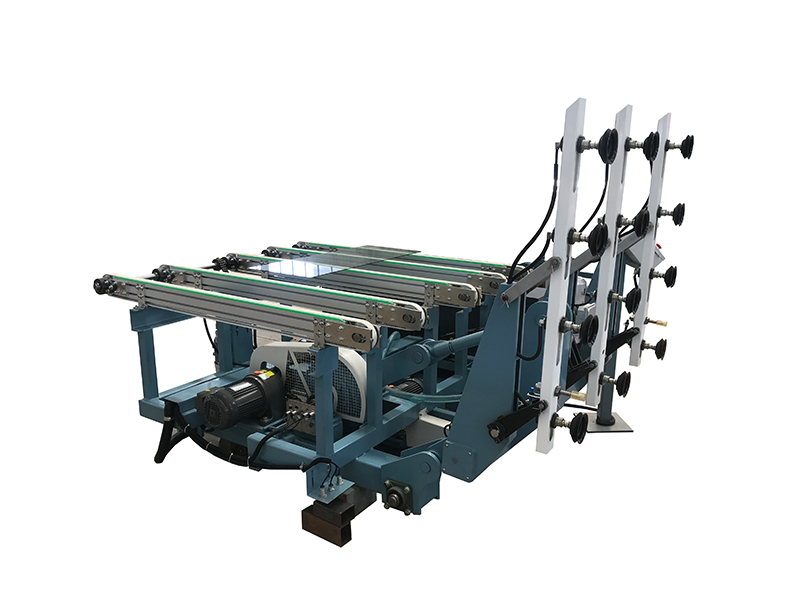

設備功能描述及特性

主要用于玻璃自動裝載和傳動，背面可連接玻璃切割機、玻璃磨邊機、玻璃清洗機、玻璃中空加工設備等。當玻璃置于指定位置時，在玻璃被吸附后，會自動將片狀吸盤打開并放置同步帶上，玻璃則自動運送到切割機的主機上。注：玻璃的數量可以自動控制，即在切割玻璃的數量前，完成切割后的手工操作后可繼續在設備上取片，以避免人為因素?fù)p壞玻璃。

機械配置（可指定配置）
1）、翻轉鏈輪鏈條：特制高精度加強形
2）、傳輸皮帶：巴貝利
3）、真空吸盤：進口丁青膠材質（雙吸附結構）
4）、傳輸/翻轉電機：國產優質
5）、真空泵：中德合資
6）、軸承：NSK

電氣配置（可指定配置）
1）、PLC控制器和觸摸屏：臺灣臺達
2）、變頻器：臺灣臺達
3）、光電開關：臺灣陽明
4）、斷路器：中國正泰
5）、控制電纜：進口柔性屏蔽電纜
6）、接觸器：中國正泰
7）、主控氣動元件：臺灣亞德客

技術參數（可定制）
1）、上片尺寸范圍：最小上片尺寸：1000*800mm；

?最大上片尺寸：1500*1200mm

2）、上片厚度：2-19mm（最薄可定制0.4mm）

3）、最快上片周期：40-60秒

4）、傳輸速度：0~40m/min（可調）

5）、最大吸片深度：700mm

6）、最大上片附荷：500KG

7）、單側上片臂數量：三個

8）、單臂吸盤數：四個

9）、上片翻轉臂：?jiǎn)畏?/span>

10）、上片工位：?jiǎn)喂の?/span>

11）、安裝電源：380V/50HZ（特殊情況可根據客戶要求調整）

12）、裝機功率4.3KW/380V

13）、壓縮空氣：0.3~0.5Mpa

14）、真空壓力：-70~90Kpa（根據玻璃厚度可調）

15）、X軸常規行走速度：25米/分鐘（變頻可調）,Y軸常規行走速度：5米/分鐘??（變頻可調）

16）、臺面高度：950±50mm

全自動上片過程描述

?行走—— 翻轉臂抬升——自動感應玻璃——吸盤吸附玻璃——吸盤提升使玻璃與架分離—— 回原位——玻璃在同步帶帶動下傳輸至磨邊機

? ? ? ? ? ? ? ? ? ?
