產品說明

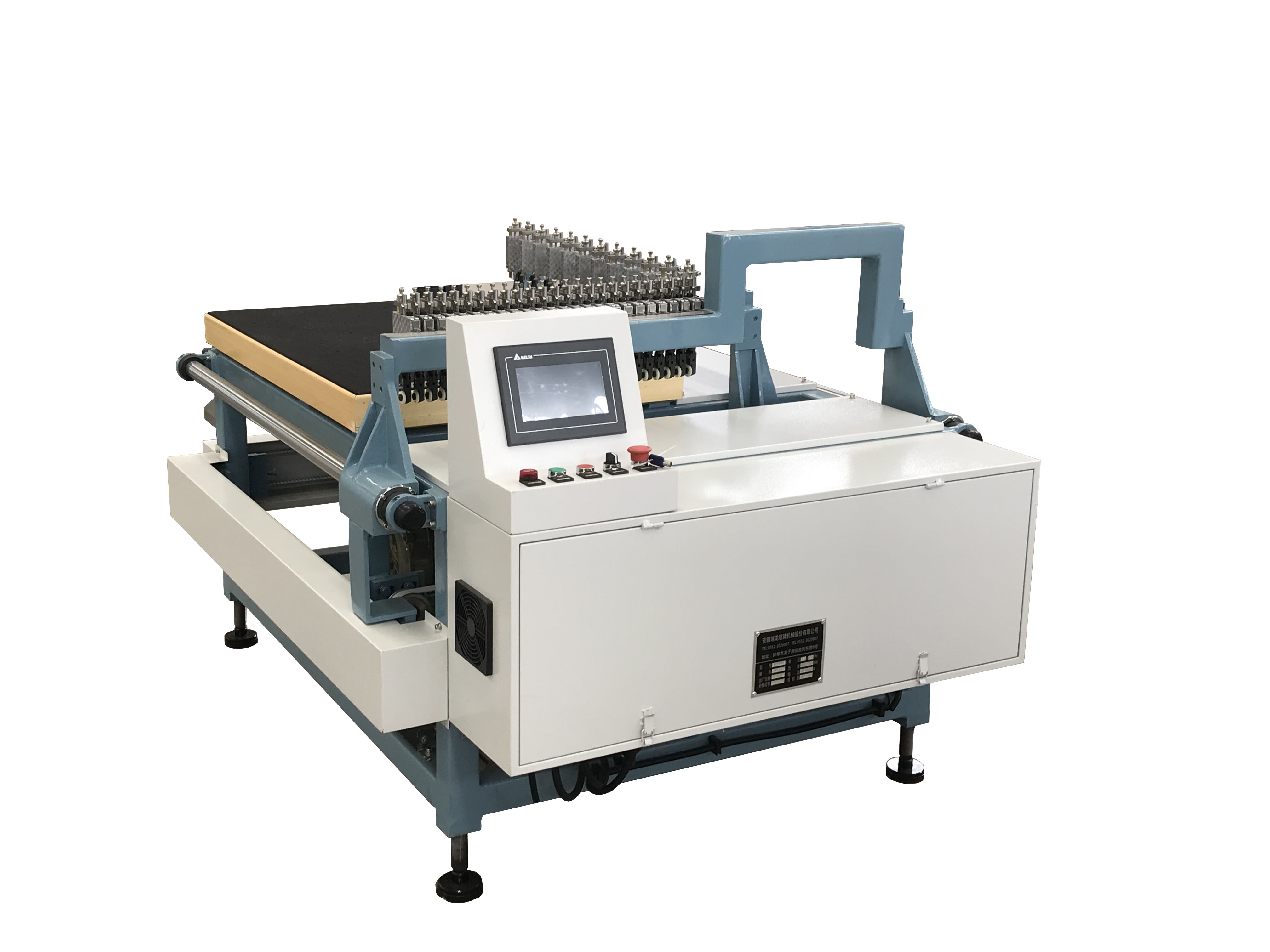

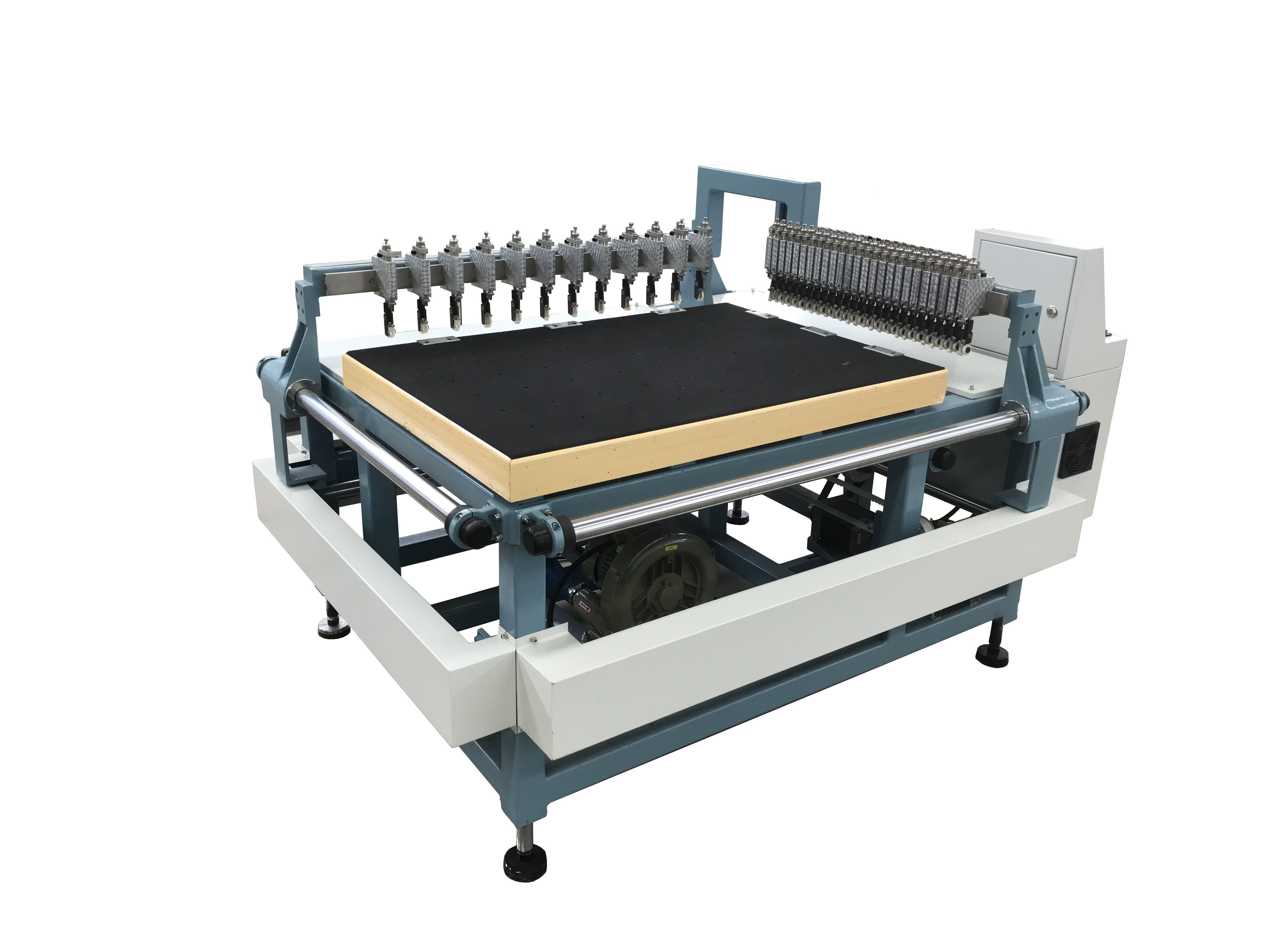

半自動雙橋立交式精密切桌具有多刀切裁效率高、精度準確的優點、適合大板玻璃一次性改裁成小片。本機只需按下控制面板上的自動裝置，伺服電機帶動雙梁自動運行切割，切割完成后雙橋自動歸位。

工作原理

雙梁移動切割方式

（1）行走部分：為X、Y軸雙向直線移動，X軸步進電機帶動橫梁以速度均慢速進切割，切割完成后快速返回工件原點，然后Y軸以同種方式工作。

（2）切割部分：X、Y切割梁上各裝有數把切割刀盒，可任意調節之間的距離。實現切割玻璃大小的改變。

（3）以上的所有動作方式采用PLC集中控制，顯示界面采用觸摸屏，直接輸入控制數據。

基本參數

切割最大尺寸：1000*800 mm（可定制）

切割最小尺寸：20×20 mm（可定制）

切割厚度：1.5－15mm

操作人員：1－2人

切割效率：速度可調

切割平行度：±0.15mm

對角線：±0.30mm

風機功率：0.75kw

電機功率：0.4kw

適用范圍

適用于TFT/LCD超薄基板玻璃的裁切

本公司新型半自動切割桌與同行業產品相比具有以下優點：

（1）切桌運行電機采用步進電機,運轉速度力矩大,無燥音,剎車性能極好.

（2）品牌PLC，觸摸屏中文方式做人機對話（如需英文界面事先通知我方），使操作者更直觀、方便。可根據玻璃原片的切裁要求任意改變行程距離、速度。設計了慢速起落刀、柔性接觸玻璃邊、回程自動找零點、吹吸氣自動轉換等多項功能。觸摸屏可直接顯示當前運行參數，修改參數，一鍵一功能，通過系統參數修改，可使其顯示即為實際值。

（3）本機設置有X單次，Y單次，XY自動軟鍵開關，與框外設置的按鈕開關相配備，操作方便。

（4）本機框架采用優質鋼材焊接，并采取了消除變形應力措施，臺面用美國進口塑料板鋪設，行走光軸為進口材料，直線軸承為日本進口。

（5）復合板臺面，工業毛氈。
